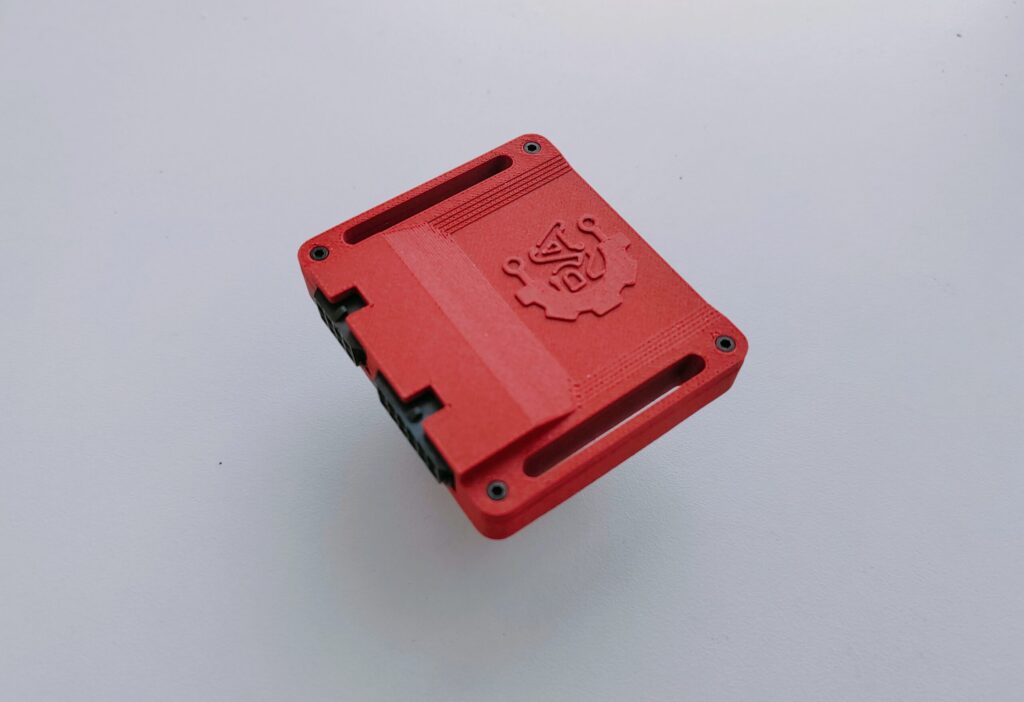

RedBox OBD WiFi

RedBox OBD — это блок управления общего назначения. Обновленная версия. Это полноценная экосистема, включающая в себя дашборд, буст-контроллер, управление охлаждением, программируемой логикой, телеметрией, мониторингом, системой оповещения и удаленного управления, включая голосовое.

Кроме встроенного ПО RedManage, RedBox (RA150) так же может транслировать данные в протокол стандарта OBD2 и с ним корректно работают Torque Pro и Carbit.

Устройство автономно и не требует подключения к ЭБУ автомобиля (за исключением ситуации, когда необходимы данные OBD1, при наличии или подключение к сток-сенсорам, ошибки при этом прочитать нельзя, чтение ошибок будет доступно в виде загружаемого программного модуля, когда он будет готов).

Характеристики

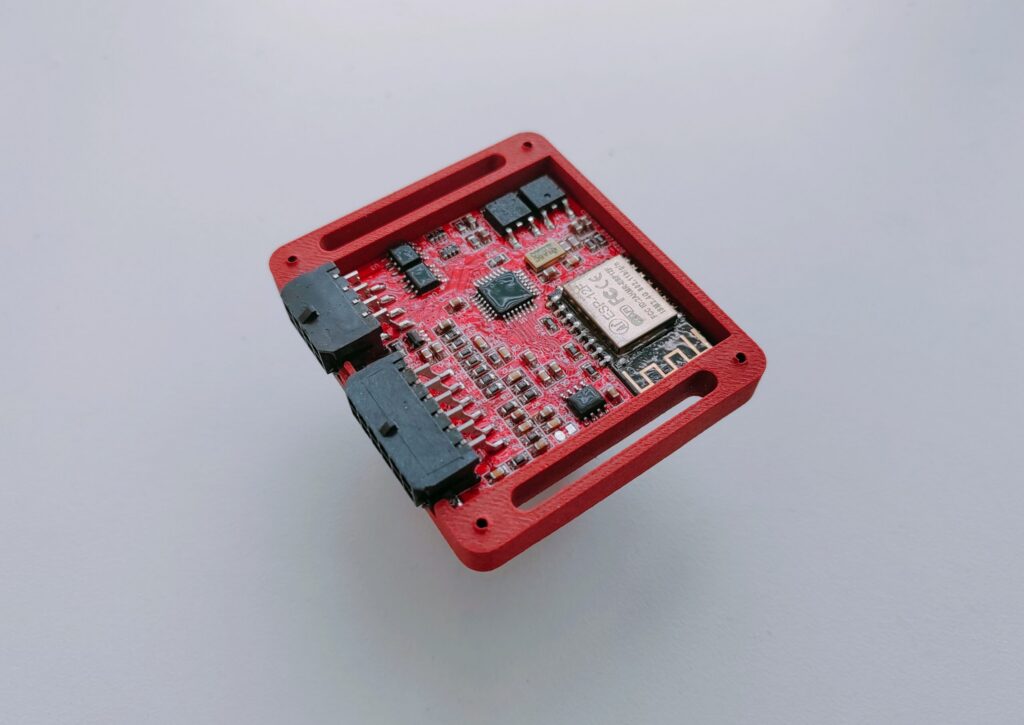

WiFi интерфейс на базе ESP8266, в 10 раз быстрее Bluetooth версии. Может работать в режиме AP (точка доступа) или STA (станция). Максимально быстрое обновление данных на приборных панелях. До 100Гц (при использовании протокола WebSocket)
1 выход на соленоид турбокомпрессора
5 универсальных аналоговых входов, два с включаемой подтяжкой 4.7кОм. Для подключения сенсоров температуры, MAP, давления масла/топлива(7/10 Бар), контроллера ШДК.
До 5 цифровых сенсоров температуры на одном проводе семейства DS18B20, DS18S20, DS1822
2 силовых выхода программируемой логики с нагрузкой до 2А
1 канал температуры выхлопных газов EGT
1 выход управления вентиляторами с двумя режимами работы и гибкой настройкой. Управление родным/внешним реле или внешним ШИМ блоком.
2 универсальных входа для индикации текущей передачи для управления бустом по передачам, внешних сигналов в режиме логики или включения вентиляторов по признаку кондиционера или внешнего сигнала тахометра
1 вход для протокола OBD1 или тахометра
1 выход сигнала MAP/MAF для ЭБУ 1G/3S (с показаний родного MAF/MAP установленного мотора, с внешнего MAP, статичный) для корректной работы ДУТ(is/altezza) после свапа или данные для внешнего получателя любого сенсора в виде сигнала 0-5В, подробности тут
Диапазон рабочих температур от -40℃ до +85℃
Диапазон рабочего напряжения от 12V до 15V
Степень защиты IP40

Функции

Контроль наддува (буст-контроллер) с откатами буста по детонации и/или EGT/EOT/IAT/EOP/FP/ECT/ATF/AFR/Overboost и настройки буста по передачам (4х ступенчатые АКПП), коррекция по оборотам и бусту. Гибкая конфигурация PID-регулятора, «предохранители» по температурам воды, масла, кпп
Управление вентиляторами охлаждения (внешнее реле или режим ШИМ с внешним силовым блоком)
Чтение протокола Toyota OBD1
Программируемая логика

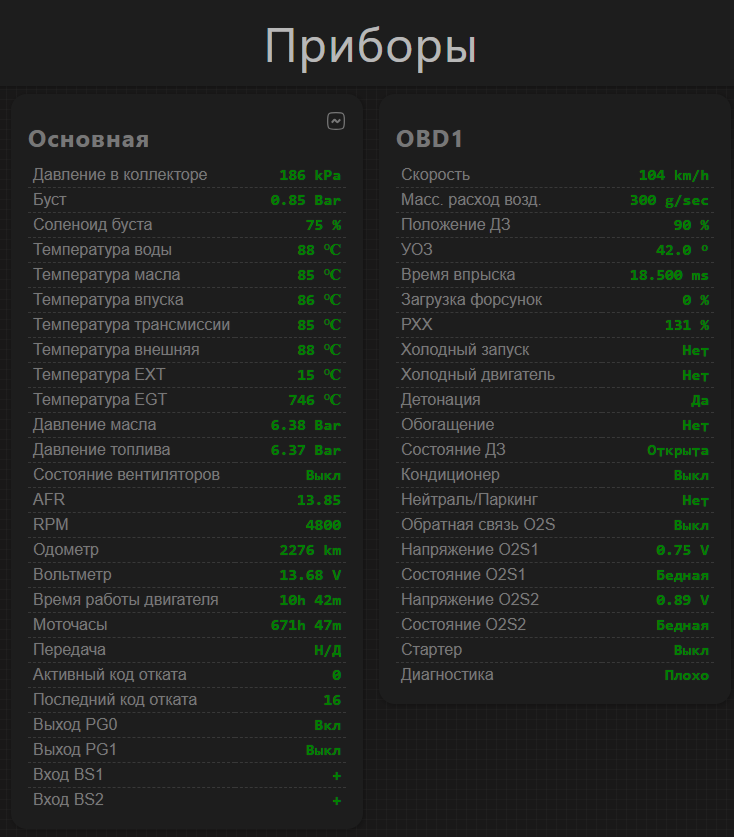

Вывод дашборда на планшет/телефон/пк под управлением Android, iOS, Windows, Linux, macOS
Генерация сигнала 0-5В для внешних устройств по выбранному источнику (сенсоры температуры, давления, буста, и т.д.)
Полноценное веб-приложение прямо в устройстве
Мониторинг/аварийная индикация/оповещения(локальные, удаленные)/звуковые предупреждения
Автоматизация/оповещения по геометкам
Моточасы с учетом холодного пуска и нагрузки на мотор (либо простой счетчик)
Запись логов локально и/или выгрузка в телеметрию с частотой до 10Гц
OTA обновления
API для внешнего управления и автоматизации
Поддержка PWA(A2HS)
Поддержка загрузки дополнительных программных модулей и кастомного кода
Поддержка удаленного выполнения команд через телеграм бота
Локализованный интерфейс EN/RU/ES
Полная автономность, для полноценной работы достаточно любого современного браузера на любой платформе

Комплект поставки:

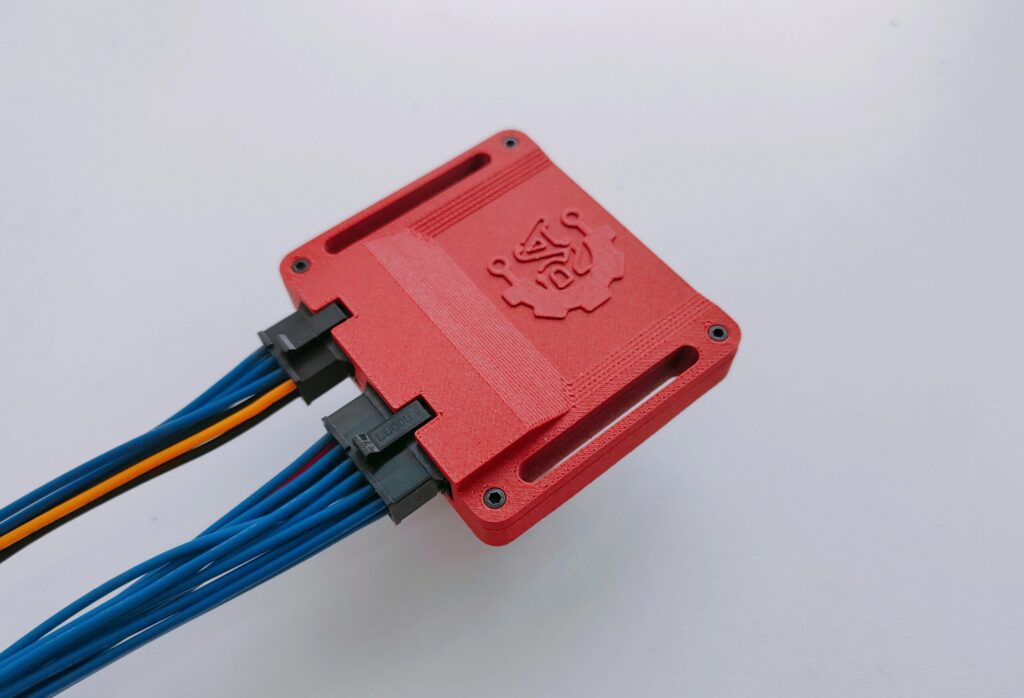

Адаптер
Проводка

Сенсоры/соленоид приобретаются отдельно, информация в инструкции в Загрузках и в разделе Вики на сайте.

Поддержка чтения протокола с моторов

2JZ-GTE nonVVTi
2JZ-GE nonVVTi
1JZ-GTE JZX90
1JZ-GTE VVTi JZX100
1JZ-GE
1UZ-FE nonVVTi
2UZ-FE nonVVTi

Так же любой другой мотор Toyota до эры OBD2, в котором есть пин VF/VF1
Работа других функций (буст, фан контроллер, чтение внешних датчиков) не зависит от подключения к протоколу и от мотора.
