Инструкция по решению проблем с WIFI подключением RedBox OBD WiFi.
Начнем с индикации. У RedBox OBD предусмотрен световой индикатор режима работы WiFi, он виден сквозь корпус.
Расшифровка индикатора:
- Очень короткое мигание раз в секунду: не подключен к сети и работает как AP+STA, т.е. пытается подключиться к настроенной сети, через 15 секунд после включения RedBox OBD появится в эфире как точка доступа для подключения и настройки соединения.
- Очень короткое мигание каждые две секунды: не подключен к сети и работает только как точка доступа.
- Вкл/выкл на частоте 1 Гц: подключен к настроенной сети, но без IP-адреса (ожидание DHCP)
- Постоянно горит с очень короткими выключениями каждые 3 секунды: подключен к настроенной сети с IP-адресом (DHCP или Static).
Известные проблемы:
- Ранее был подключен к точке доступа, но более точка доступа не доступна или изменилась — Если после включения питания RedBox OBD не смог подключиться к ранее настроенной точке доступа, через 15 секунд он появится в эфире со своим SSID, к нему можно подключиться и сменить режим работы или подключить к другой точке доступа.
- Если не получается подключиться к RedBox OBD по WiFi, попробуйте с другого устройства, переключите в режим AP only и обновите прошивку до 1.49+.
- Если точка доступа (режим STA) более не требуется, необходимо сбросить ее настройки для корректной работы в режиме AP only -> WiFi STA -> Сброс. Предварительно необходимо обновить прошивку до 1.49+.
- Ввел неверный статичный ip адрес в режиме STA и потерял доступ — Отключить точку доступа, перезагрузить RedBox OBD, дождаться когда он появится в эфире, подключиться к нему и скорректировать настройки или режим работы WiFi.
Если забыли пароль от WiFi или от RedManage, нужно выполнить следующие действия для полного сброса ESP на настройки по умолчанию (настройки MCU останутся нетронутыми):
- Отключить питание от RedBox OBD
- Открутить 4 винта шестигранником на 1.5мм и снять верхнюю крышку

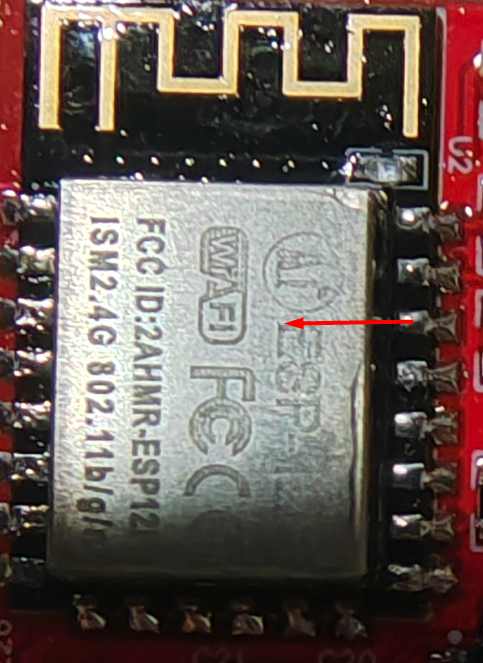

- АККУРАТНО(!) замкнуть указанный на фото контакт на корпус ESP
- Включить питание, через 2-5 секунд индикатор должен начать коротко моргать каждые две секунды, как в режиме AP, замыкание можно убрать. В эфире появится открытая точка доступа (без пароля) RedBoxOBD-xxxxxxxxxxxx
После сброса обязательно установите тип безопасности (рекомендуется WPA2_PSK) и пароль.
При необходимости смените SSID или скройте его.
Если по какой-то причине (сбои в сети/питании в момент обновления) после обновления ESP прошивки не загружается RedManage (белый экран), необходимо перейти по ссылке в браузере http://x.x.x.x/flash/reboot
RedBox переключится на предыдущую прошивку и загрузится с нее. Далее можно повторить обновление.
