RedBox OBD WiFi предоставляет несколько способов записи логов.
Запись логов в Torque локально (в память планшета/телефона) или в телеметрию описан в инструкции. Так же поддерживается запись логов в standalone варианте, без использования стороннего софта, с помощью RedManage.

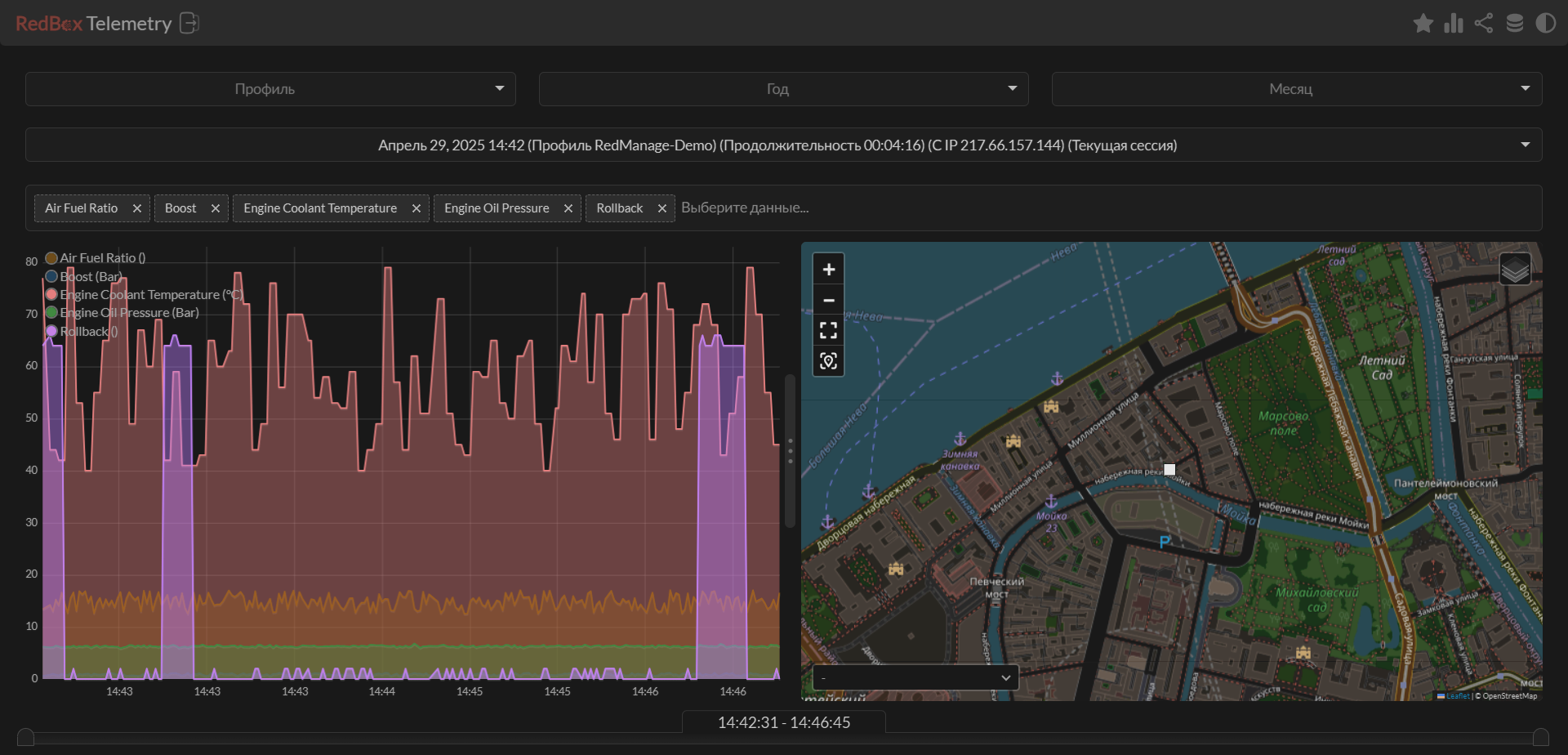

Телеметрия
Зарегистрируйтесь в телеметрии и на веб интерфейсе перейдите в меню Services. Введите имя профиля и токен, нажмите Set и переключите ползунок Enable
Теперь при открытии вкладки Gauges/mDash/mDashLite все данные будут выгружаться в телеметрию под профилем Supercar. RedBox OBD должен работать в режиме STA и иметь доступ в интернет.
С версии ESP 1.17+ добавлена поддержка очереди. Если в какой-то момент пропала связь с сервером телеметрии, устройство будет сохранять данные в памяти вашего браузера, при восстановлении связи очередь будет выгружена, об этом сообщит соответствующий индикатор.
Если до момента остановки двигателя связь так и не появилась, очередь будет сохранена в Indexed DB вашего браузера, но для этого надо дождаться перехода в оффлайн режим, после отключения RedBox OBD WiFi, через несколько секунд вы увидите оффлайн индикатор как на скриншоте ниже.
При следующем запуске любой приборной панели — данные будут выгружены на сервер, если связь так и не появилась, они продолжат копиться в памяти вашего браузера до момента появления связи.
Локально
Данный способ хранит логи на локальном устройстве в хранилище браузера, емкостью 5мб. Текущее использование хранилища видно на вкладке Gauges (mDash, mDashLite) на карточке Logger. Запись в лог происходит только при открытой вкладке Gauges (так же в модулях mDash, mDashLite). Последующие переходы обратно продолжат запись с последней позиции. Стереть/скачать лог можно соответствующими кнопками. При 100% заполнении хранилища будет предупреждение и запись остановится.
Предварительно функцию необходимо включить в меню Services и на вкладке Gauges/mDash/mDashLite появится соответствующая карточка
При необходимости можно изменить частоту логирования (Так же влияет на телеметрию)
Далее файл можно импортировать в табличный редактор, excel, calc, etc
Указать разделители
Готово.
На основе данных уже можно строить графики и тому подобное.
Или использовать модуль mLog для анализа данных локального логгера.
Так же лог-файл можно загрузить в телеметрию, используя соответствующую форму и сразу получить все данные в обработанном виде без дополнительных манипуляций.
